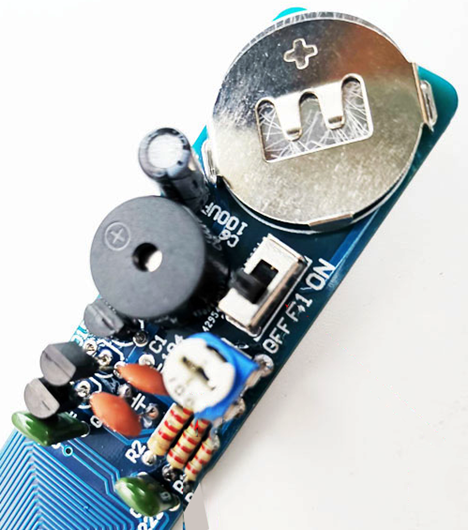

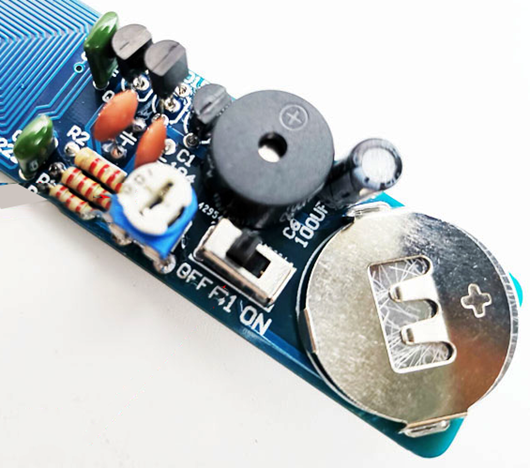

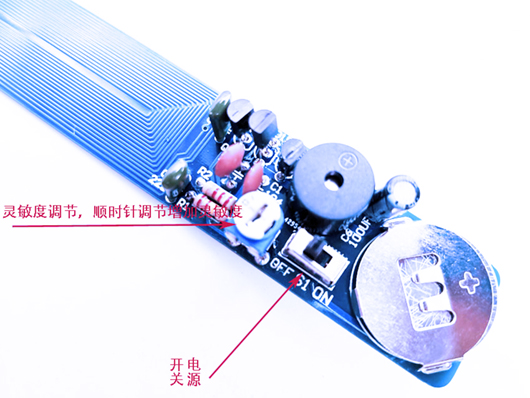

        这个就是焊接完成的金属探测器。

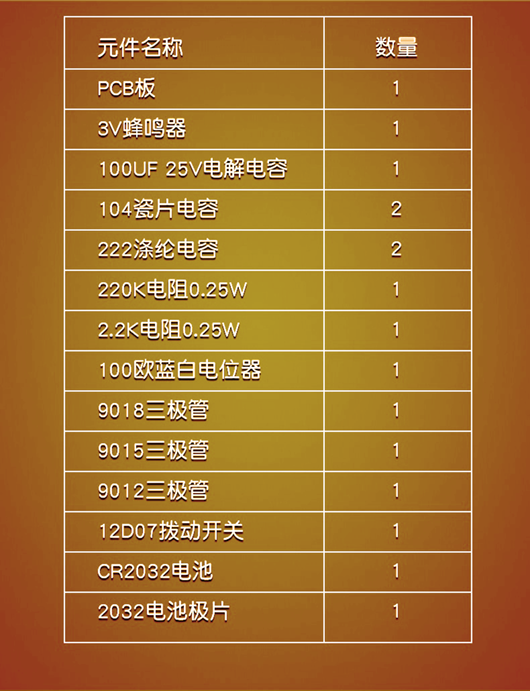

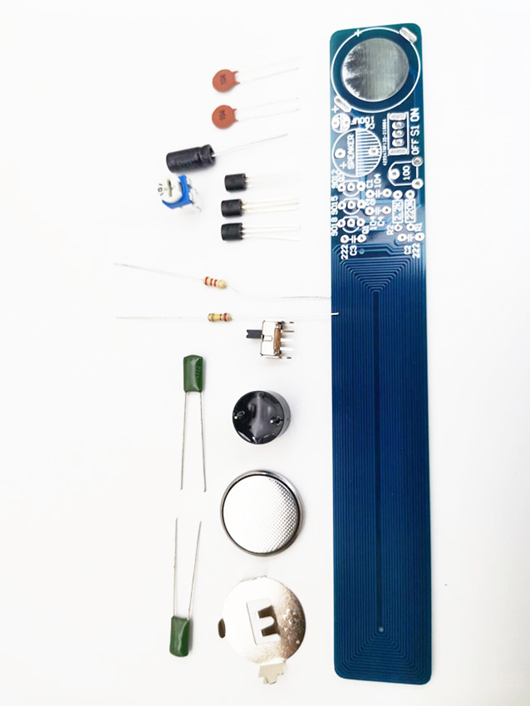

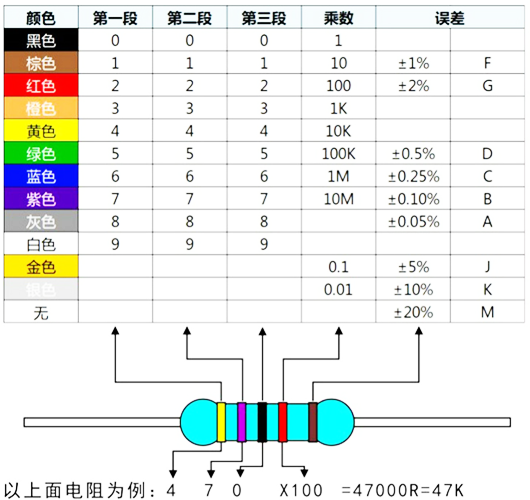

     购买的三件就是下面这些，相对比较简单。就这么十来个元件。几块钱即可以购买全套三件。



        金属探测器的电路原理图

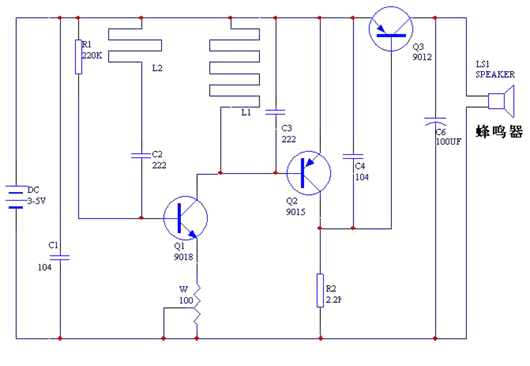

电路原理图：

Q1、L1、L2、C2、C3、R1、W组成高频振荡电路，调节电位器W，可以改变振荡级增益，使振荡器处于临界振荡状态，也就是说刚好使振荡器起振。Q2、Q3组成检测电路，电路正常振荡时，振荡电压交流电压超过0.6V时,Q2就会在负半周导通将C4放电短路，结果导致Q3截止；当探测线圈L1靠近金属物体时，会在金属导体中产生涡电流，使振荡回路中的能量损耗增大，正反馈减弱，处于临界态的振荡器振荡减弱，甚至无法维持振荡所需的最低能量而停振，使Q2截止，R2给C4充电，Q3导通，推动蜂鸣器发声。根据声音有无，就可以判定探测线圈下面是否有金属物体了。
